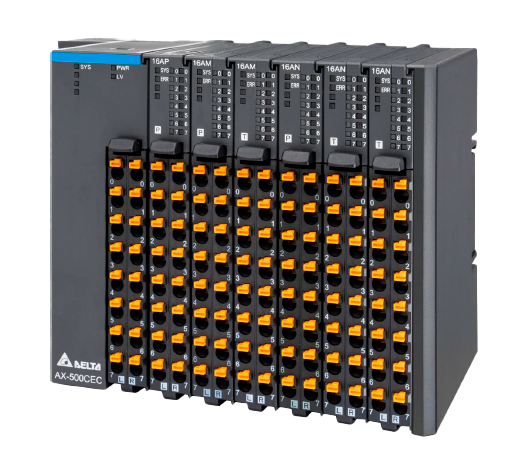

Serie AX5 Módulos remotos de E/S en Ethercat de Delta

Los nuevos Módulos remotos de E/S en Ethercat de Delta están diseñados para responder a las crecientes necesidades de la manufactura inteligente en la era de la Industria 4.0. Este avanzado sistema ofrece una solución integral que combina diseño compacto, alta velocidad y flexibilidad.

Características:

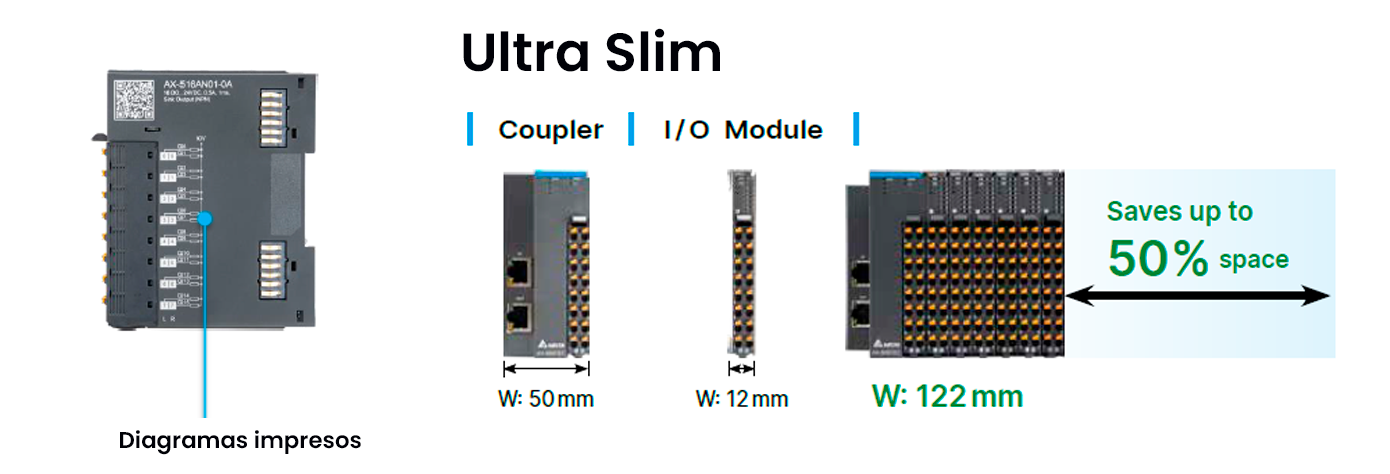

• Diseño slim de 12 mm: Reduce significativamente el espacio en el panel de control, optimizando los costos.

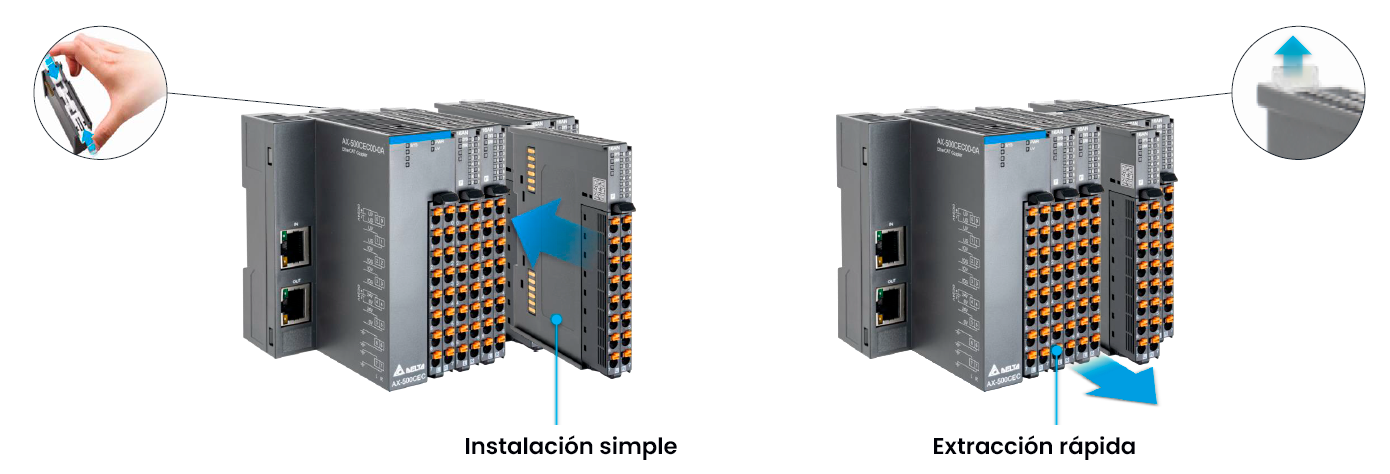

• Bloques terminales desmontables: Facilitan la instalación y el mantenimiento, reduciendo el tiempo y esfuerzo requeridos.
• Clip de riel DIN exclusivo: Simplifica el montaje, mejorando la eficiencia del cableado.
• Bus EtherCAT de alta velocidad (100 MHz): Utiliza un Highly-Efficient System Bus EtherCAT de 100 MHz entre acopladores y módulos de E/S, lo que garantiza actualizaciones de E/S en tiempo real y una sincronización precisa.
• Protección avanzada: Incluye protección contra sobretensiones y sobrecorrientes en los módulos de E/S digitales, lo que refuerza la robustez del sistema.

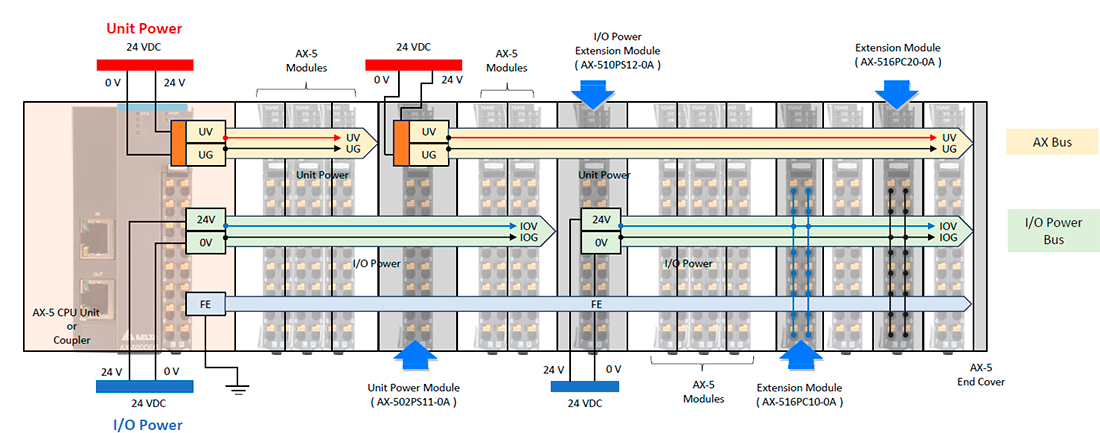

• Ampliación modular: Admite una expansión casi ilimitada mediante módulos de alimentación del sistema y módulos de alimentación de E/S.
• Función Hot Connect: Facilita la configuración rápida y permite adaptaciones inmediatas a cambios en los procesos.



Beneficios:

1. Ahorro de costos: Su diseño compacto y eficiente reduce tanto los costos de hardware como los de instalación y mano de obra.
2. Rendimiento superior: El bus de alta velocidad garantiza respuestas rápidas y sincronización precisa en tiempo real.
3. Flexibilidad del sistema: La capacidad de expansión y configuración rápida asegura que el sistema pueda adaptarse a los cambios de producción con facilidad.
4. Robustez mejorada: Las funciones de protección y estabilización aseguran un funcionamiento fiable incluso en entornos exigentes.
5. Competitividad mejorada: Al optimizar los procesos y reducir costos, estos módulos refuerzan la posición competitiva de los clientes en el mercado.



• La capacidad de expansión y configuración rápida asegura que el sistema pueda adaptarse a los cambios de producción con facilidad.

• Reduce significativamente el espacio en el panel de control, optimizando los costos.



• Utiliza un Highly-Efficient System Bus:
  EtherCAT de 100 MHz entre acopladores y módulos de E/S, lo que garantiza actualizaciones de E/S en tiempo real y una sincronización precisa.



Especificaciones:

• Input Power: 20.4 V to 28.8 V DC (24 V Nominal)
• Protection Rating: IP20 (Solid protection, no water ingress protection)
• Operating Temperature: -20°C to +60°C
• Vibration Resistance: 5-150 Hz, 10 m/s²
• Shock Resistance: 150 m/s² peak, 11 ms duration.



Novedades:

CPUs AX-5 – Controladores de Alto Rendimiento
Procesadores rápidos y multicore para ciclos ultra cortos.

Amplio soporte de protocolos: EtherCAT, PROFINET, CANopen, MQTT, OPC UA y más – no se necesitan módulos adicionales.

Integración perfecta en la plataforma DIADesigner-AX de Delta (basada en CODESYS).

Ideal para entornos industriales de alta velocidad y exigencia.

---

Acoplador AX-5 PROFINET – Integración Perfecta
Conecta tus módulos I/O AX-5 con controladores PROFINET de terceros.

Mayor interoperabilidad y compatibilidad con bus de campo.

Totalmente alineado con la presencia dominante de PROFINET en redes industriales (utilizado en el 27% de los nodos de dispositivos).

---

Nuevos Módulos I/O AX-5 – Precisión y Flexibilidad
Nuevos módulos para células de carga, contadores de alta velocidad y posicionamiento.

Solo 12 mm de ancho, con conectores frontales extraíbles para un cableado sencillo.

Soporta aplicaciones más amplias con control y diagnóstico precisos.

---



Referencias:

AX-500CEC00-0A, AX-502PS11-0A, AX-510PS12-0A, AX-516PC10-0A, AX-516PC20-0A, AX-516PC30-0A, AX-514PC40-0A, AX-516AM10-0A, AX-516AM20-0A, AX-516AN01-0A, AX-516AN02-0A, AX-516AP11-0A, AX-516AP22-0A, AX-504AD10-0A, AX-504AD20-0A, AX-508AD10-0A, AX-508AD20-0A, AX-504DA01-0A, AX-504DA02-0A, AX-508DA01-0A, AX-502TC10-0B, AX-504TC10-0B, AX-502PT10-0B, AX-504PT10-0B.





El PLC AX3 Series CODESYS de DELTA es compatible con la serie AS, proporcionando múltiples soluciones al controlador con una programación en Codesys y comunicación EtherCAT. Existen en la actualidad dos procesadores disponibles; el PLC AX-300N sin entradas ni salidas integradas, y el AX-324N que dispone de 16 entradas digitales rápidas y 8 salidas digitales rápidas. Además dispone de un conector con abrazaderas de resorte.

CARACTERÍSTICAS

• • CPU AX-300N/AX-324N integradas de 0/24 puntos DIO.
  • Admite módulos de expansión de temperatura, DIO, AIO y potencia AS (máx. 32 módulos).
  • Alto rendimiento, mín. tiempo de ejecución del comando: 2ns.
  • Proporciona varios comandos de movimiento: posición, velocidad, par, interpolación multieje, E-gear, E-CAM.
  • Codificadores incrementales integrados 6~16 DI y 6~8 DO, codificador absoluto SSI, RS-232/422/485.
  • Interfaces Ethernet y EtherCAT.



VENTAJAS:

• • Normas IEC 61131-3.
  • Alto rendimiento y funcionamiento estable sistema.
  • Mejora la eficiencia en el desarrollo de proyectos con una programación estandarizada y plataforma de desarrollo de controladores para parametrización, configuración y edición PL Copen.



Referencias: AX-300N, AX-324N
